Monitoramento e Controle de Autoclaves
Sistema e Processo são dois lados do mesmo controle: o Processo lê os CLPs em tempo real, abre/altera/fecha a carga e grava cada leitura; o Sistema cadastra, audita e gera relatórios sobre esses mesmos dados. Juntos cobrem o ciclo completo, do chão de fábrica ao relatório final.
Processo
Leitura em tempo real e controle da carga
Supervisório que lê em tempo real os CLPs das autoclaves, exibe temperatura, pressão, setpoint e andamento de cada uma e grava as leituras no banco a cada minuto. Também controla a abertura, a alteração e o fechamento das cargas.
Monitoramento em tempo real

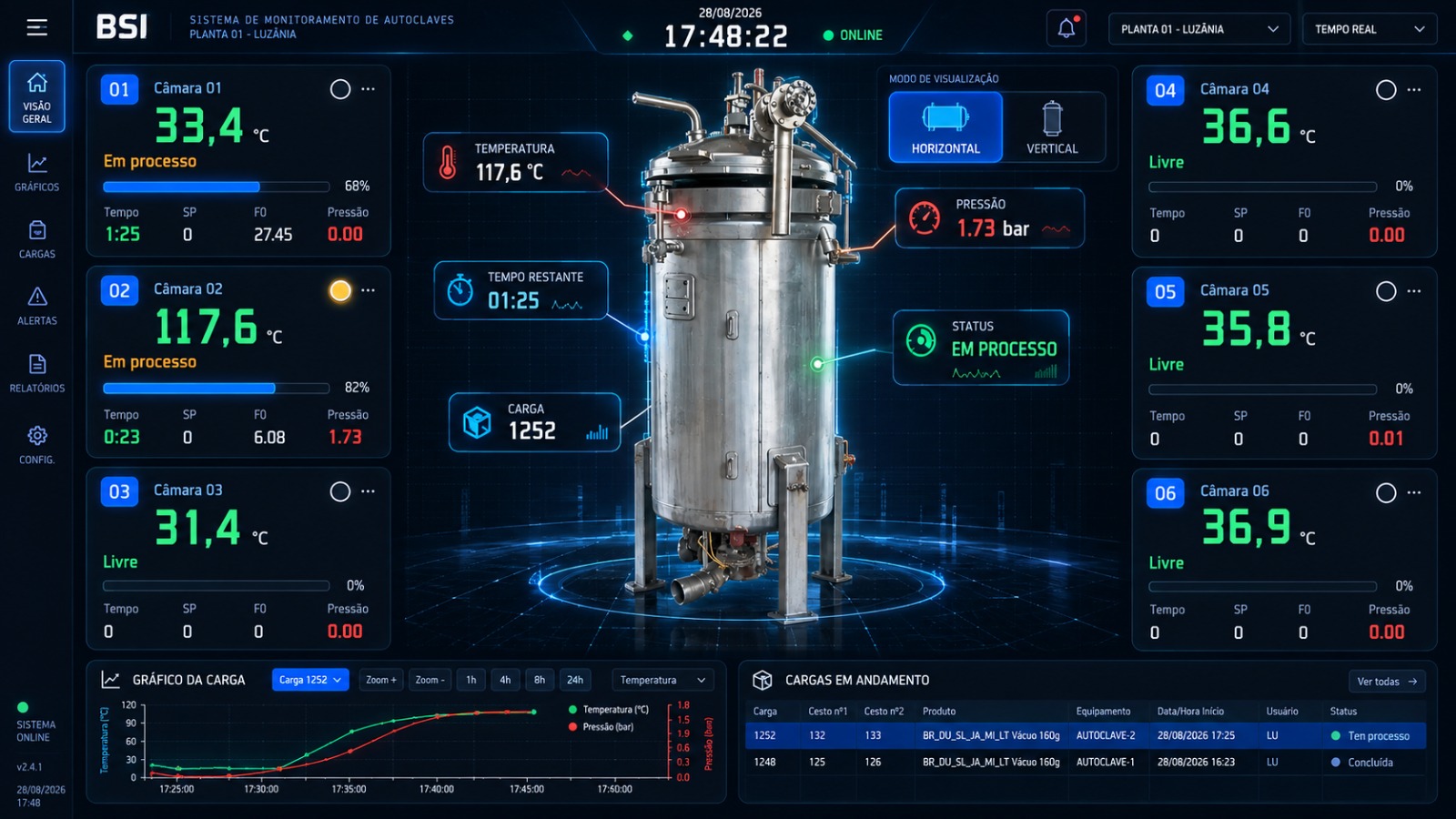

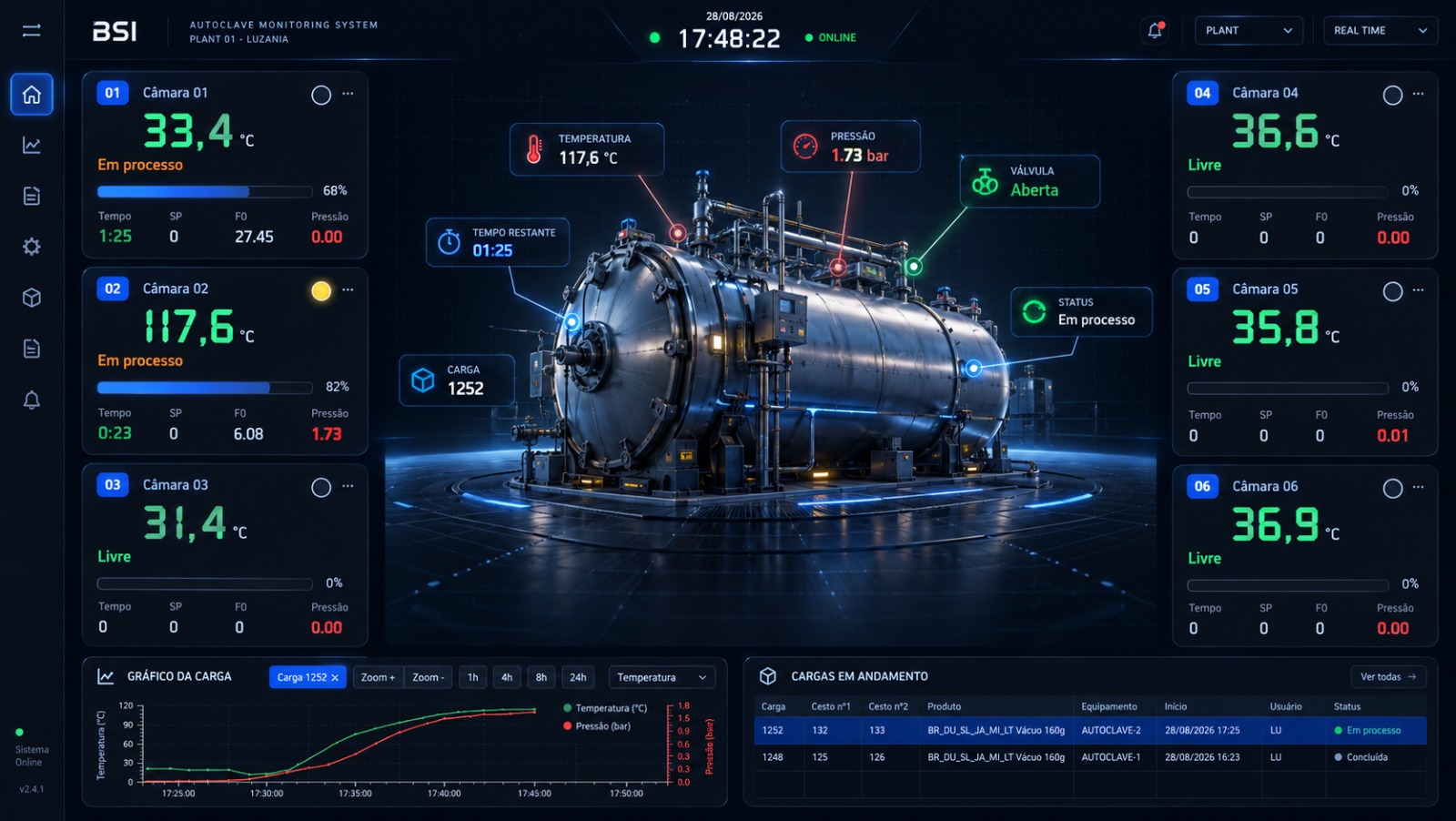

- Um cartão por autoclave com número, temperatura, setpoint, pressão, tempo de processo, F0 e luz de alarme
- Alarmes por cor: vermelha acima do processo mais a tolerância, azul ao atingir a temperatura de processo, amarela aquecendo acima de 45 °C
- Avisos como "Sensor PT100 com defeito" e "Abertura de carga se faz necessário"
- Leitura contínua dos CLPs via Modbus, com filtro para suavizar ruído
Gravação confiável
- Temperatura e pressão gravadas a cada minuto, apenas leituras válidas
- Se o banco de dados cair, as leituras são guardadas em disco e enviadas automaticamente quando a conexão voltar
- Indicador visual de conexão com o banco ("Banco OK" / "Banco OFF")
- Estado ao vivo atualizado a cada 5 segundos para o aplicativo de tablet
Gestão de cargas
- Abrir — produto, cestos, operador e data/hora; envia o setpoint de pressão do produto ao CLP
- Alterar — edição dos dados da carga em processo
- Finalizar — bloqueado enquanto a temperatura estiver alta (45 °C ou mais); pede confirmação e login
- Gráficos da carga com zoom e relatório de acompanhamento de cargas
Recursos de acesso restrito
- Análise de dados — registros de temperatura e pressão de uma carga
- Ajustes — valor somado à leitura por autoclave, com efeito imediato
- Isolar escravos — retira um CLP em manutenção da varredura sem parar o programa
- Manutenção — ordens preventivas, corretivas ou urgentes por autoclave
Controle
O processo de controle da autoclave
Além de exibir os dados, o supervisório participa ativamente do controle de cada autoclave — do disparo do ciclo até o encerramento seguro da carga.
Leitura e comunicação
- Varredura periódica dos CLPs das autoclaves via Modbus RTU (serial), lendo temperatura, pressão e status de cada uma
- Filtro que suaviza oscilações de leitura antes de exibir e gravar os valores
- Escravos com falha de comunicação podem ser isolados individualmente, sem interromper a varredura das demais
Escrita de setpoint
- Ao abrir uma carga, o setpoint de temperatura/pressão do produto é enviado ao CLP, que assume o controle físico do aquecimento
- A escrita só ocorre quando o valor muda, preservando a vida útil da memória do CLP
- Alterações de carga em andamento reenviam o novo setpoint automaticamente
Intertravamento de segurança
- O fechamento/finalização da carga é bloqueado enquanto a temperatura estiver acima de 45 °C, evitando abertura em condição de risco
- Ações críticas (finalizar carga, isolar escravo) exigem confirmação e login do operador
- Alarmes visuais por cor indicam desvios de processo em tempo real, antes que se tornem um problema
Acompanhamento do ciclo
- Cálculo contínuo do F0 (letalidade acumulada) durante a esterilização, exibido junto ao cartão da autoclave
- Tempo de processo, setpoint e pressão acompanhados em tempo real até o fim do ciclo
- Todo o histórico da carga fica disponível para consulta e rastreabilidade posterior
Mais informações técnicas sobre o processo de controle estão disponíveis em Docs.
Telas do Processo
Rastreabilidade
Visibilidade detalhada de cada carga e etapa.
Cada leitura de temperatura e pressão é gravada, permitindo entender exatamente o que aconteceu do início ao fim do processo — os mesmos dados que alimentam a Gestão de Qualidade.
Carga aberta
Hoje, às 08:12
Dados da carga
{
"idBatelada": 4821,
"safra": "2026",
"idAutoclave": 3,
"dsProduto": "Milho Verde Conserva 400g",
"unidade": "BSI Autoclave",
"operador": "BSI"
}
Temperatura de processo atingida
121 °C · aguardando tempo de esterilização
Status
Em operação
F0 acumulado
9,8 mín. do produto: 8,0 (atingido)
Sistema
Cadastro, auditoria e relatórios
Supervisório de cadastro, consulta e auditoria de autoclaves. Acompanha o processo de esterilização e cozimento, registra as leituras de temperatura e pressão de cada carga e oferece gráficos, relatórios e auditoria.
Cadastros

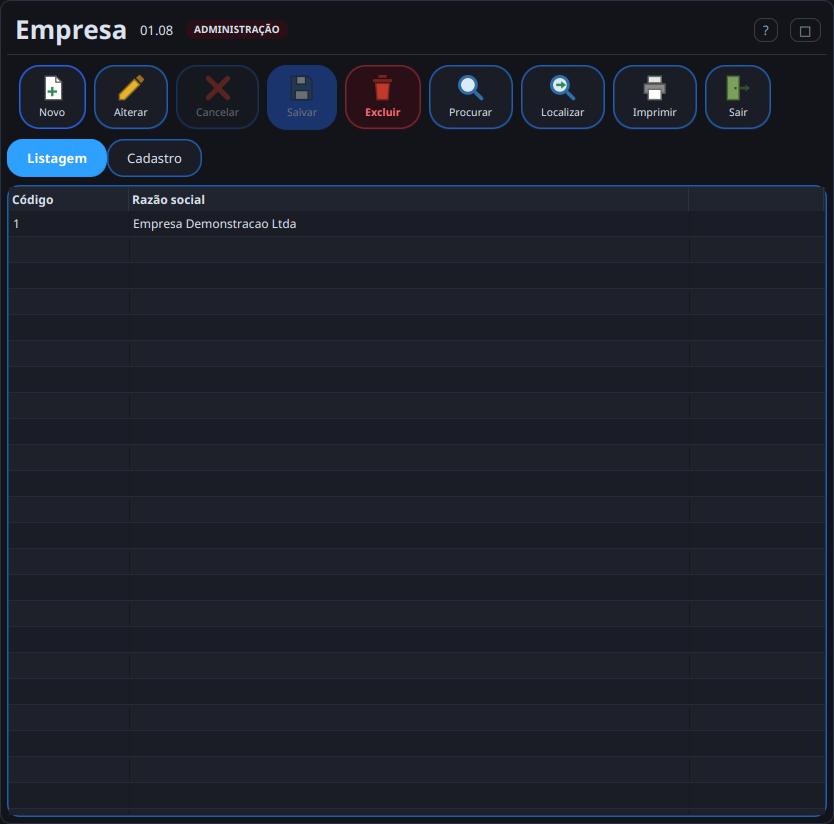

- Empresa e localidades — empresa, filial, município e área

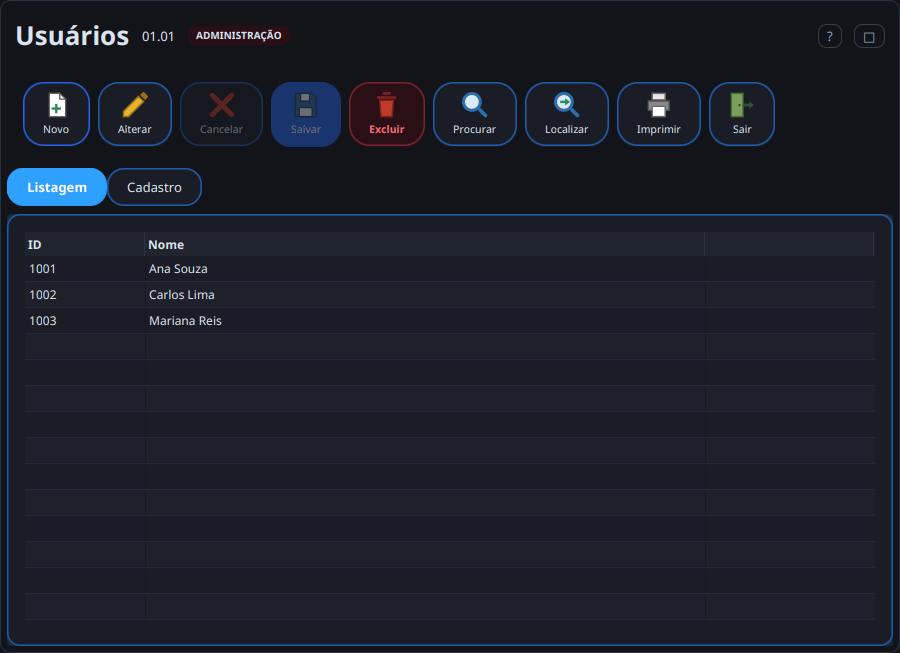

- Usuários e acesso — usuários, tipos, perfis de permissão e menu

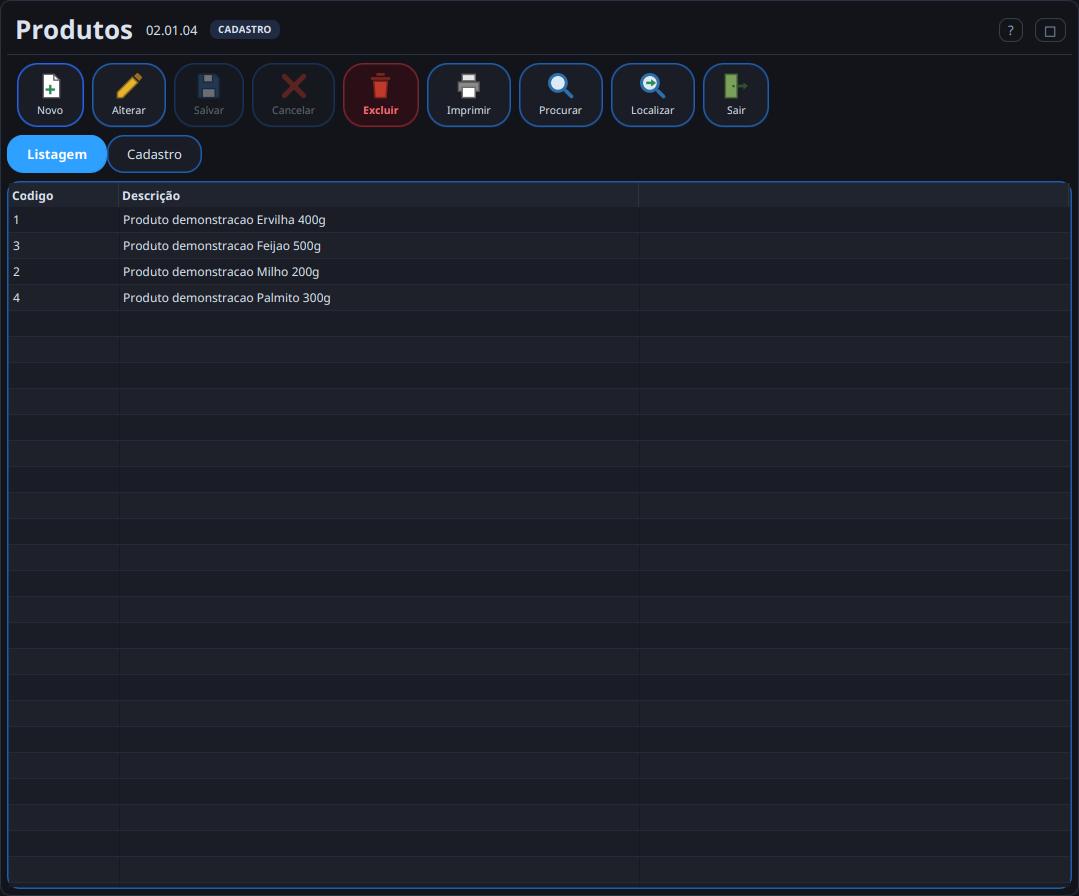

- Produção — produtos, safra, motivos e tipos de operação

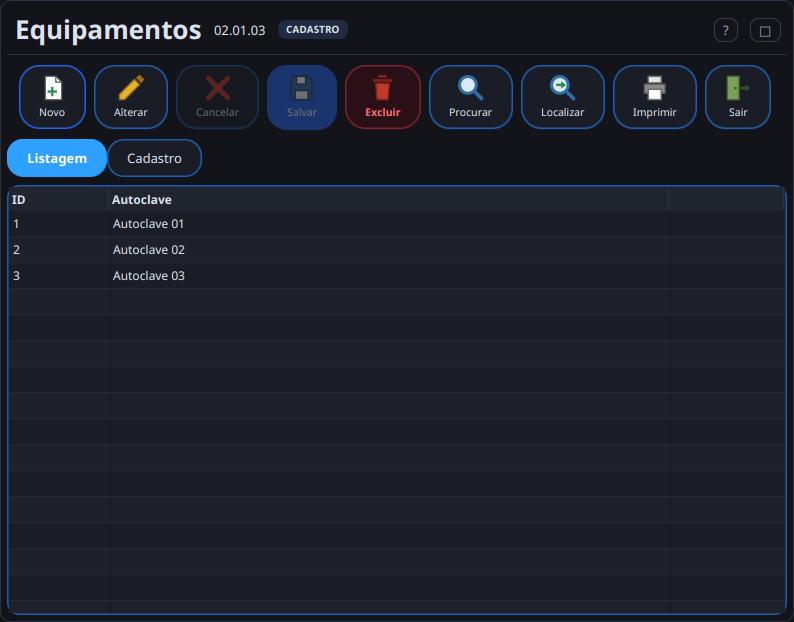

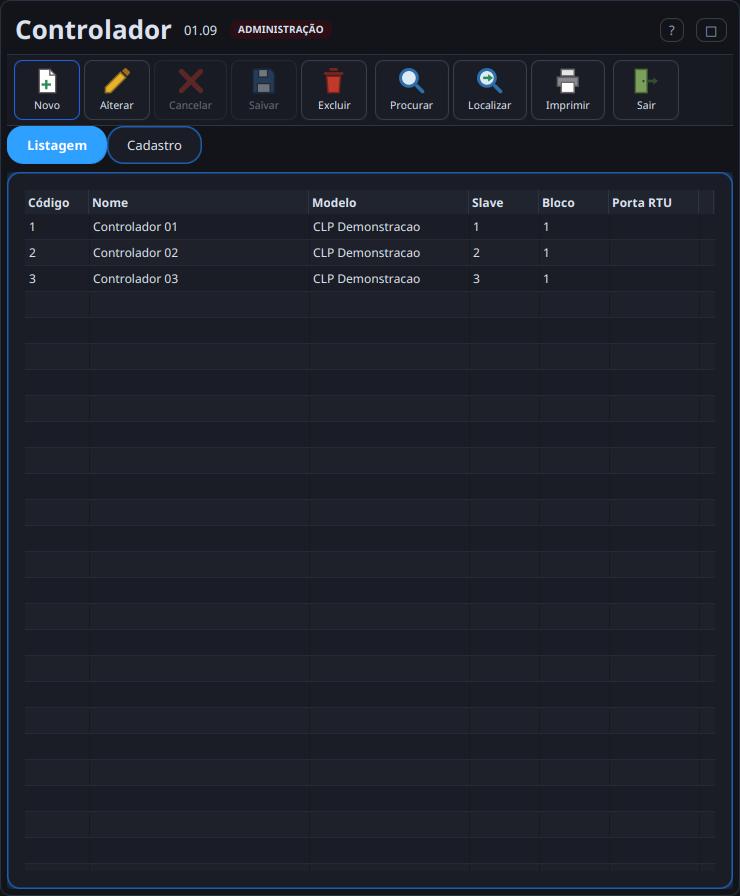

- Equipamentos — autoclaves, controladores (Modbus RTU ou TCP), branqueadores e manutenções

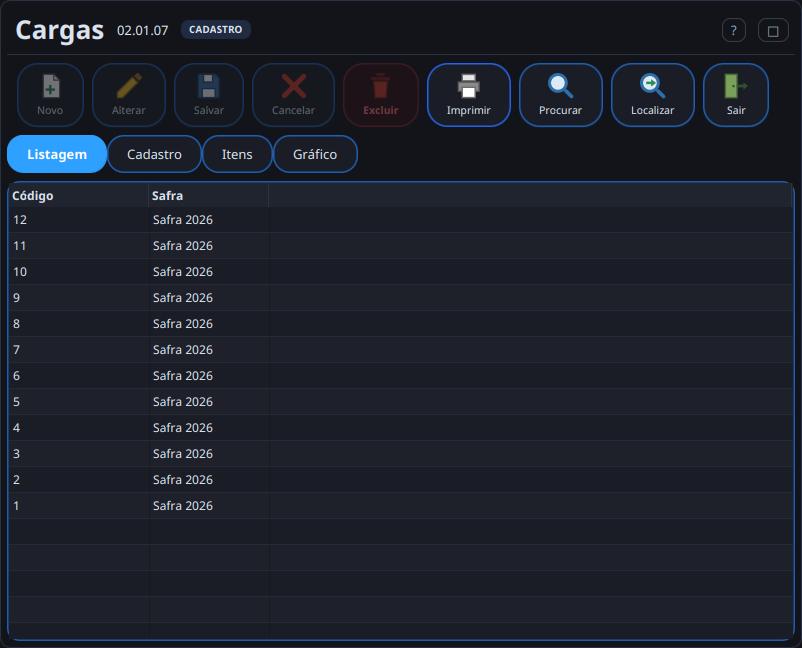

Cargas (batelada)
- Registro de cada carga processada: identificação, produto, datas de início e fim, operadores, cestos e status
- Opção Análise de dados para marcar cargas que serão analisadas em detalhe
- Monitora Autoclaves — espelho somente leitura da tela de processo, atualizado a cada 5 segundos
Gráficos e análise

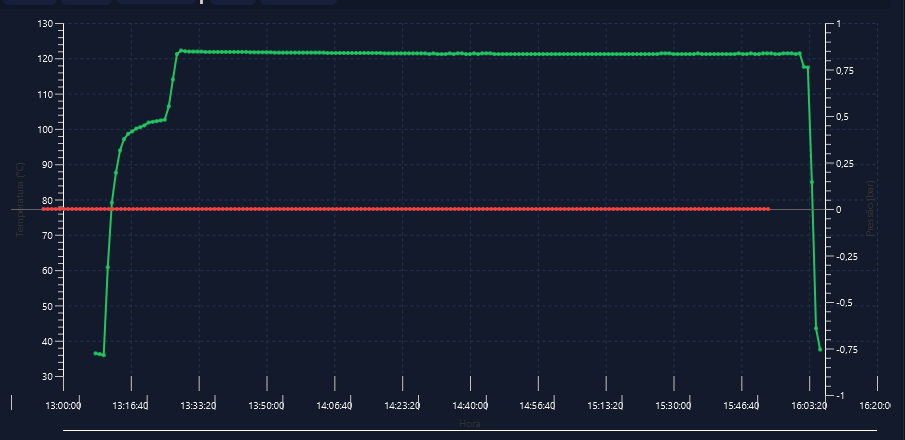

- Gráfico de temperatura e pressão por carga
- Gráfico entre datas (intervalo de até 24 horas), com balão de leitura e zoom
- Consulta de cargas por data, produto, equipamento, operador, lote e safra
- Exportação para Excel e PDF de letalidade (F acumulado) assinado pelo usuário
Auditoria e relatórios

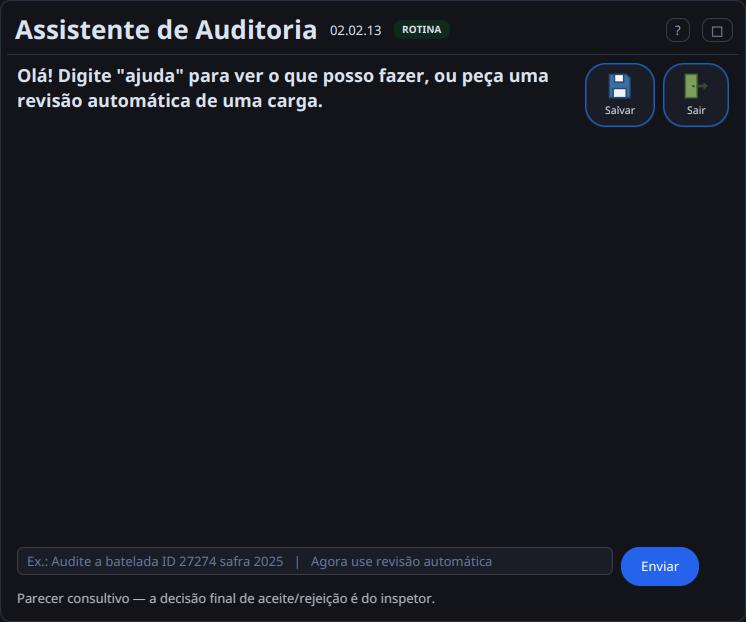

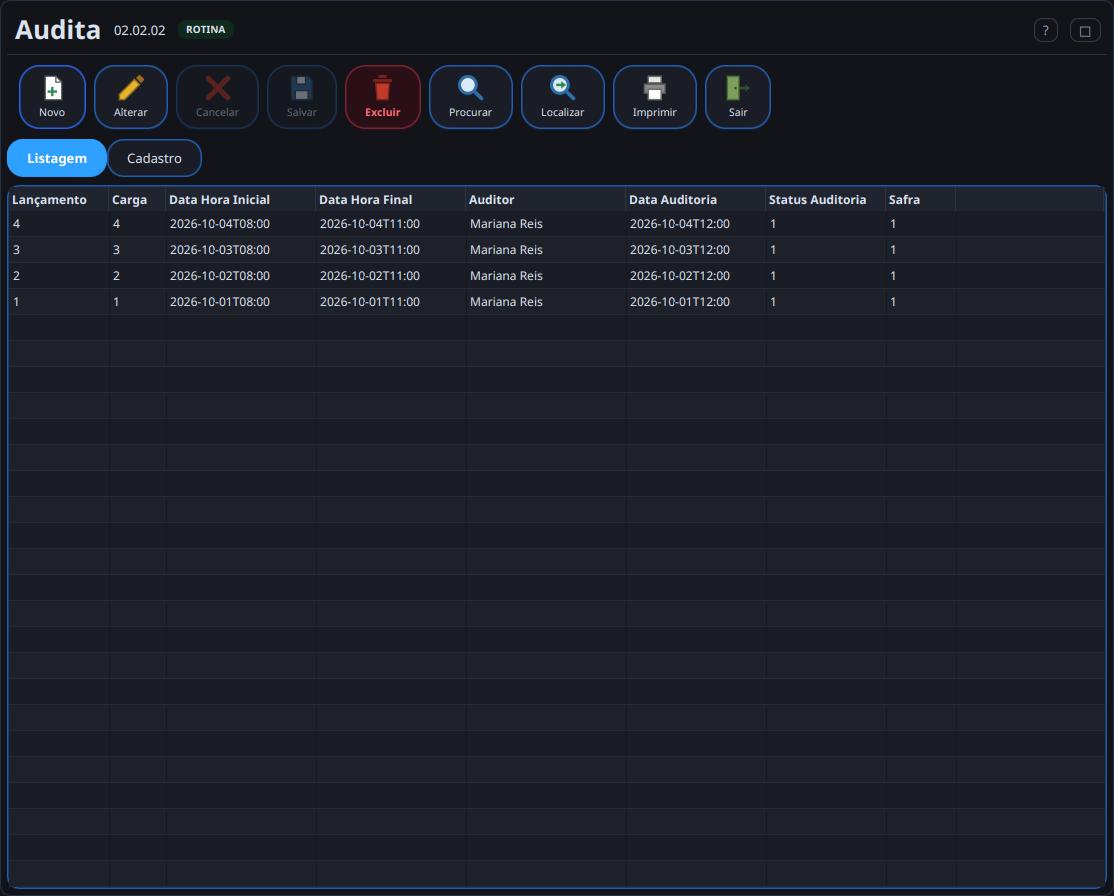

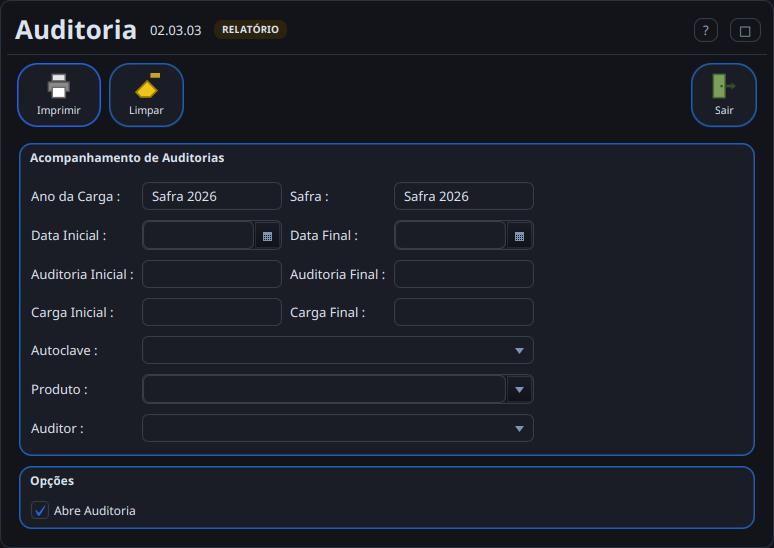

- Auditoria e consulta de cargas auditadas
- Log de operações — login, telas abertas e cada inclusão, alteração ou exclusão, com valor anterior e novo

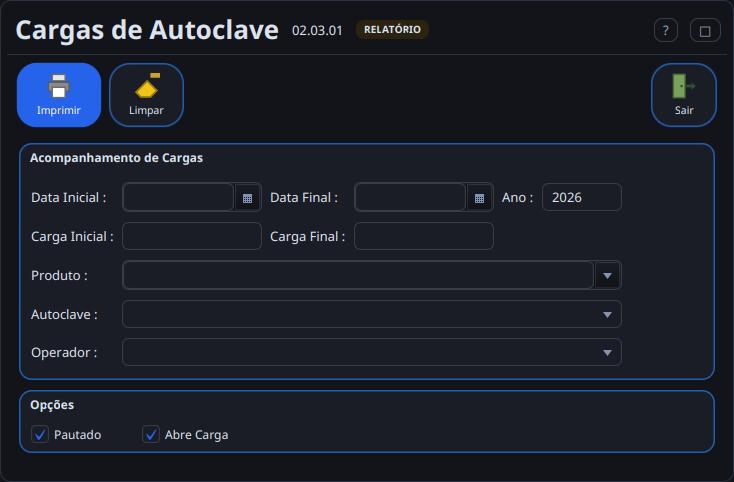

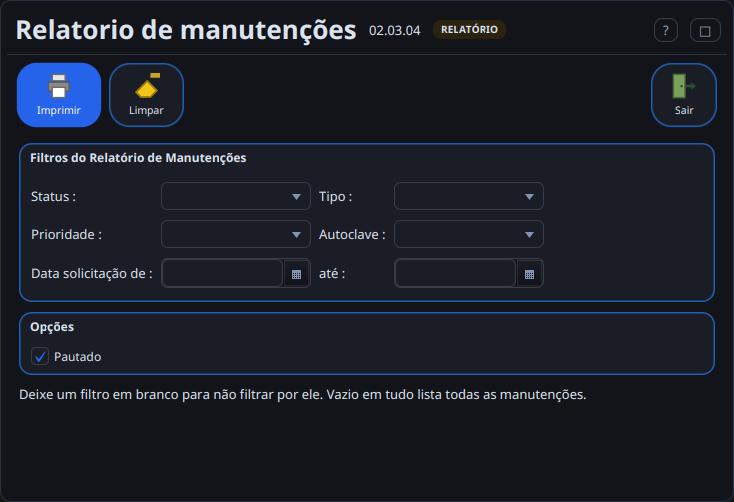

- Relatórios de manutenções, letalidade e esterilização, carga por autoclave, auditoria e IF
- Prévia de impressão em folha antes de imprimir
Telas do sistema
Capturas reais da versão atual, com dados fictícios. Clique em uma tela para ampliar.
